一、医用防护服简介
医用防护服属于防护服的一种，指医生、护士、公共卫生人员、清洁人员等医务人员在进入特定区域的人群所用的防护性物品，它具有隔离病菌、有害超细颗粒等作用。
医用防护服按使用寿命主要可以分为一次性和可重复使用的防护服。目前，国内外市场上使用的医用防护服多以一次性医用防护服为主（如图1所示）。据统计，每年全球约用掉1.8亿件一次性（用即弃型）医用防护服、手术衣，其中有60%在中国生产加工。
我国现行的医用一次性防护服检测标准主要采用GB 19082-2009《医用一次性防护服技术要求》。
图1
二、主要检测指标
（1）液体阻隔性能要求
①抗渗水性：检测参照的标准为GB/T 4744-1997《纺织品 防水性能检测 静水压法》，测试的原理是以织物承受的静水压来表示水透过织物所遇到的阻力，在标准大气条件下，试样的一面承受持续上升的水压，直到另一面出现三处渗水点为止，记录第三处渗水点出现时的压力值，并以此评价试样的防水性能。GB 19082-2009中要求医用一次性防护服关键部位静水压应不低于1.67 KPa (17 cm H20）。
②透湿量：这项指标主要测试医用防护服在长时间穿着的情况下的热湿舒适性。检测参照的标准为GB/T 12704-1991 方法A 吸湿法，测试的原理主要是把盛有干燥剂并封以织物试样的透湿杯放置于规定温度和湿度的密封环境中，根据一定时间内透湿杯质量的变化计算试样透湿率、透湿度和透湿系数。GB 19082-2009中要求防护服材料透湿量应不小于2500g/(m2·d)。
③抗合成血液穿透性：在实际测试中发现，这项指标不合格率较高。医用防护服作为医护人员工作时穿着的服装，有可能面对血液喷溅的情况。而血液又是微生物病毒的传播载体，如果防护服不能阻隔血液穿透，将可能引起医护人员的感染。抗合成血液渗透测试采用模拟人工血液通过加压一定时间维持一定时间，看血液是否穿透。GB 19082-2009中要求防护服不能低于2级要求，即1.75KPa维持5 min。检测过程中，产品不合格的原因主要是防护服没有膜结构的亲水材料或是稀疏材料。
④表面抗湿性：检测参照的标准为GB/T 4745-1997 ，测试的原理是把试样安装在卡环上并与水平成45°角放置，试样中心位于喷嘴下面规定的距离。用规定体积的蒸馏水或去离子水喷淋试样。通过试样外观与评定标准及图片的比较，来确定其沾水等级。GB 19082-2009中要求防护服外侧面沾水等级应不低于3级的要求。
（2）过滤效率性能要求
过滤效率是指在规定条件下，防护服对空气中颗粒物滤除的百分数。GB 19082-2009中测试考核的是盐性颗粒NaCl，颗粒中直径（CMD）（0.075±0.020）μm，和口罩相关检测类似气流通过的截面积为100cm2，但流量为（15±2）L/min。GB 19082标准中规定要测试关键部位：左右前襟、左右臂、背部位置，及接缝处对非油性颗粒过滤效率不小于70%。实际检测中发现，不合格原因主要是接缝处没有作密封处理。
（3）阻燃性能要求
制作防护服的聚丙烯材料、聚乙烯材料属于易燃材料。并且燃烧时易产生大量的融滴，致使火焰传播，标准规定参照GB/T 5455-1997进行垂直燃烧试验。考核其损毁长度不大于200mm、续燃时间不超过15.0s和引燃时间不超过10.0s。为提高医用防护服的阻燃性能可采取阻燃处理，提高面料阻燃性。一次性医用防护服在使用说明上要标明表面防护服是否具有阻燃性能。
(4) 静电性能要求
防护服抗静电性也是常见的不合格项目之一，防护服如果抗静电性能不佳会造成很多问题，静电产生的危害包括一是沾灰，静电会吸附空气环境中的颗粒物在衣服上，破坏防护服的洁净程度；二是静电会影响一些精密电子设备的准确性；三是遇到可燃易燃气体，静电还容易引发火灾和爆炸；四是静电还会让穿着者不适，疫情期间医护工作人员穿着防护服工作时间较长，穿着舒适感很重要。静电产生于两个物体表面接触、摩擦和分离，电荷重新分布。抗静电原理上分为两方面：一是防止织物静电的产生；二是导去产生的电荷。GB 19082-2009中规定两种静电测试方法：抗静电性能参考标准GB/T 12703-1991中要求不大于0.6μC/件；静电衰减法参考标准IST 40.2中要求不超过0.5s。抗静电性能是指是否容易摩擦起电，静电衰减考核加载电量是否容易导去。面料的静电性能除环境温度和相对湿度外，与以下几个因素有关：一是亲水性，纤维亲水性越好，吸湿越多，带电量越低，越不容易产生静电；二是摩擦条件，表面越粗糙，摩擦系数越大，接触点越多，越容易产生静电。一次性防护材料多为聚丙烯等高分子材料，吸水性较差，比电阻较高，容易产生静电。在原料上进行改善，如加入导电纤维，或进行后整理，可增加面料的吸水性。
(5) 力学性能要求
由于医务人员穿着医用防护服工作一般需要几个小时或十几个小时，工作强度较大，因此要求防护服材料具有一定的力学性能，防止长时间穿着出现衣服破裂的现象。GB 19082-2009中规定防护服要测试断裂强力和断裂伸长率两项指标，参考的标准是 GB/T 3923.1-1997 织物拉伸性能（条样法）。测试原理是规定尺寸的试样以恒定伸长速率被拉伸直至断脱，记录最大断裂强力及断裂伸长率，GB 19082-2009中要求防护服关键部位断裂强力不小于45N，断裂伸长率不小于15%。
此外GB 19082-2009中还规定经环氧乙烷灭菌的医用防护服，环氧乙烷残留量应≤10μg/g，对于非无菌医用防护服其微生物指标细菌菌落总数应≤200 CFU/g，真菌菌落总数应≤100 CFU/g。
三、正确穿脱方法
（1）穿防护服
连体或分体防护服，应遵循先穿下衣，再穿上衣，然后带好帽子，拉上拉链，有胶条的防护服最后粘上胶条。
（2）脱防护服

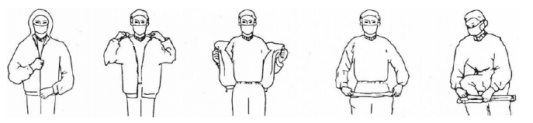

分体防护服：先将拉链拉开。向上提拉帽子，使帽子脱离头部。脱袖子、上衣，将污染面向里放入医疗废物袋。脱下衣，由上向下边脱边卷，污染面向里，脱下后置于医疗废物袋（如图2所示）。
图2

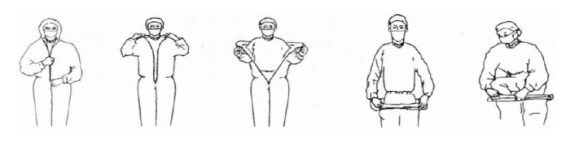

连体防护服：如有胶条，先解开胶条。将拉链拉到底。向上提拉帽子，使帽子脱离头部。脱袖子，由上向下边脱边卷，污染面向里直至全部脱下后放入医疗废物袋内（如图3所示）。
图３
